Servicios fiables de montaje de PCB de montaje en orificio

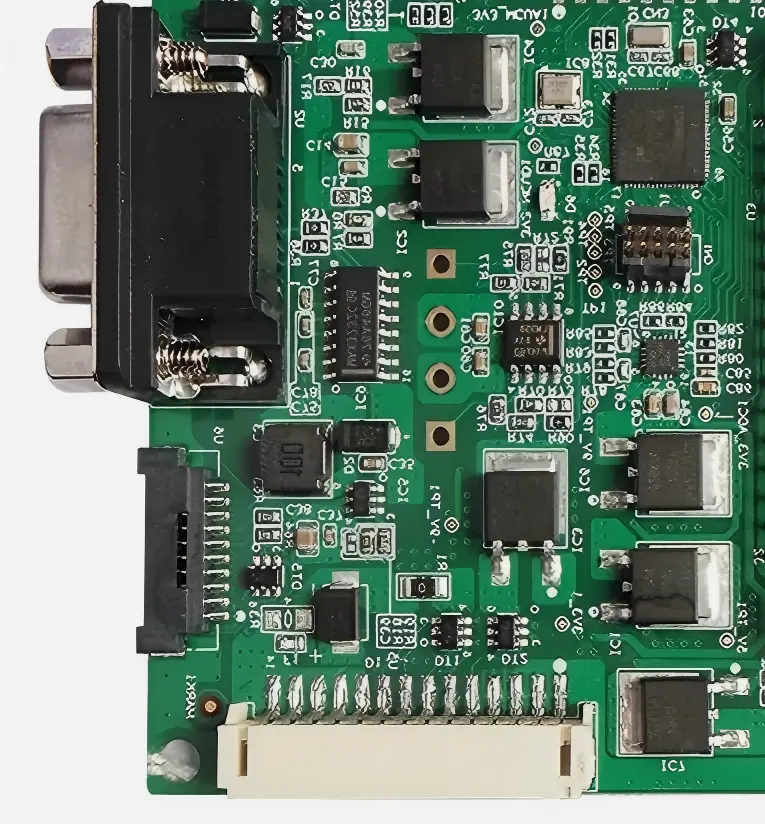

Al evaluar ensambles de PCB con montaje en orificio pasante, varias especificaciones son fundamentales para garantizar que el producto cumpla con los requisitos de su aplicación.

Número de Capas El número de capas en la placa de circuito impreso (PCB) puede afectar la integridad de la señal y la densidad. Para aplicaciones complejas, pueden ser necesarios recuentos más altos de capas (hasta 50 capas), mientras que los diseños más sencillos pueden funcionar adecuadamente con menos capas.

Selección de materiales La elección del material del sustrato (por ejemplo, FR-4, Rogers) influye en la estabilidad térmica y el rendimiento eléctrico. Para aplicaciones de alta frecuencia, se recomiendan materiales con baja pérdida dieléctrica.

Tamaño y tolerancia del orificio Los tamaños de los orificios pasantes deben ser compatibles con los componentes utilizados. Las tolerancias de los tamaños de los orificios deben especificarse para garantizar un ajuste y un rendimiento adecuados de los componentes.

Acabado superficial El tipo de acabado superficial (por ejemplo, HASL, ENIG) afecta la soldabilidad y la fiabilidad general, especialmente en entornos exigentes.

Normas de ensayo Asegúrese de que el ensamblaje pase las pruebas adecuadas, como radiografía (X-ray) y prueba en circuito (ICT, In-Circuit Testing), para confirmar la calidad y la funcionalidad antes de la entrega.

Al aclarar estas especificaciones, podrá comunicar mejor sus requisitos a su proveedor y evitar posibles problemas durante la producción.

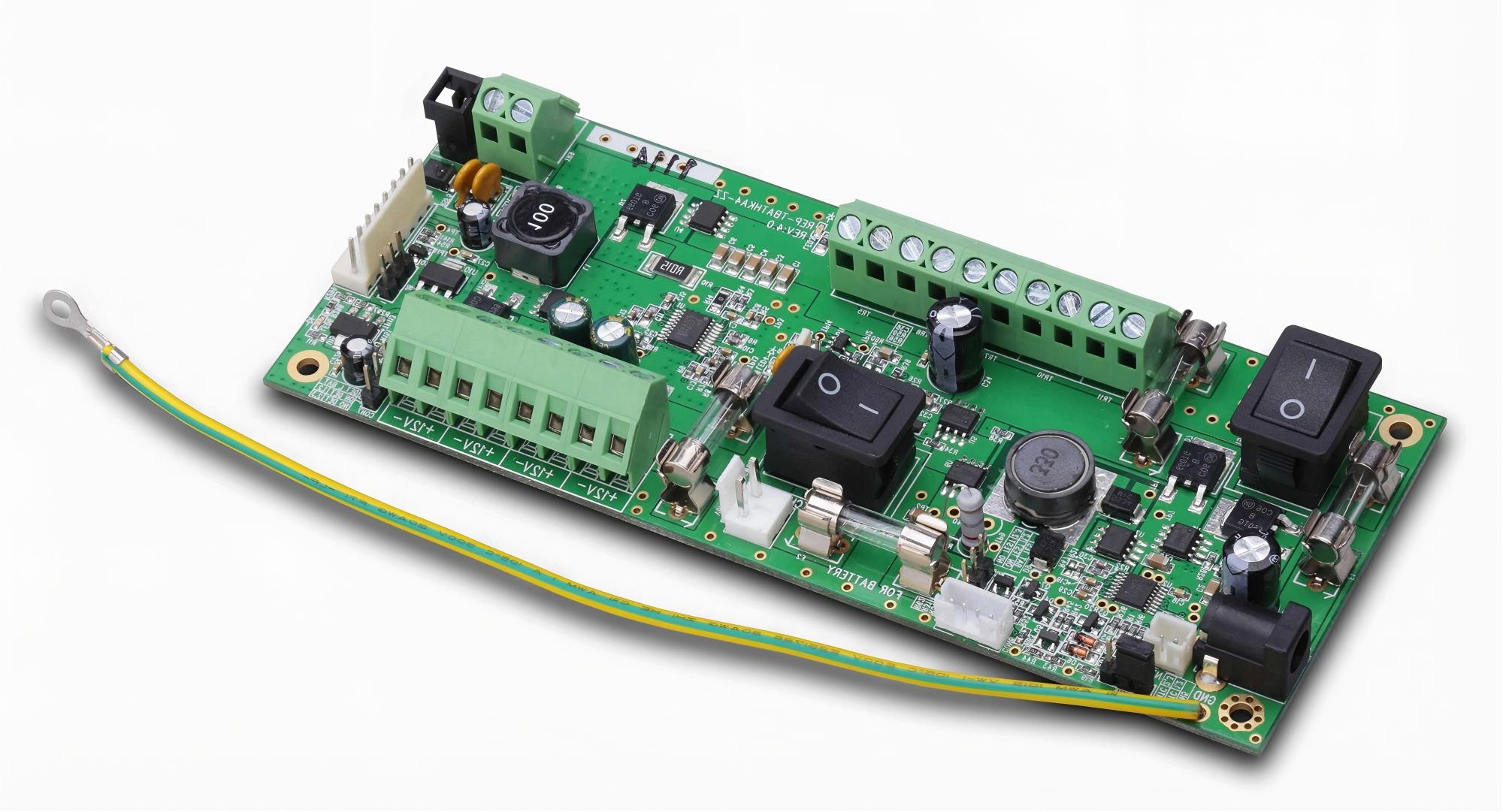

La instalación de ensambles de PCB con orificios pasantes requiere atención al detalle para garantizar un funcionamiento adecuado. A continuación se presentan algunas directrices generales de instalación adaptadas a distintas aplicaciones:

Aplicaciones Aeroespaciales : En el sector aeroespacial, donde la fiabilidad es fundamental, asegúrese de utilizar recubrimientos conformales para la protección ambiental. Además, garantice que el ensamble esté montado de forma segura para resistir vibraciones y fluctuaciones de temperatura.

Dispositivos Médicos : En aplicaciones médicas, la limpieza es crítica. Implemente protocolos estrictos para la manipulación e instalación de la PCB con el fin de evitar contaminación. Asimismo, es esencial realizar pruebas exhaustivas para cumplir con las normativas reglamentarias.

Sistemas de automóviles : En aplicaciones automotrices, considere la gestión térmica. El ensamble debe instalarse de modo que permita una disipación adecuada del calor, especialmente en circuitos de alta potencia. El uso de vías térmicas puede mejorar la transferencia de calor.

Antes de la instalación, verifique que todos los componentes estén correctamente orientados y revise la posible presencia de defectos de soldadura. Un manual detallado de instalación puede servir como referencia fundamental durante el proceso.

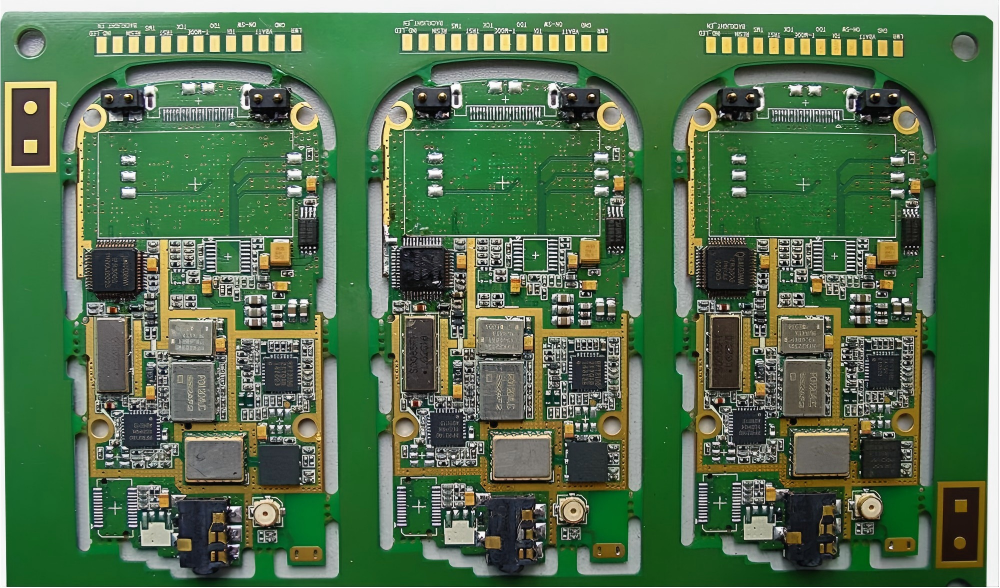

La producción de ensamblajes de PCB con montaje en orificio pasante puede plantear desafíos. A continuación se indican algunos problemas comunes y sus soluciones:

Defectos en las Uniones de Soldadura : Las uniones frías o la cantidad insuficiente de soldadura pueden provocar fallos eléctricos. Para minimizar este riesgo, asegúrese de supervisar de cerca el proceso de soldadura. El uso de técnicas automatizadas de soldadura puede mejorar la consistencia.

Desalineación de componentes : La desalineación puede causar fallos en el ensamblaje. La implementación de un riguroso proceso de inspección visual durante el ensamblaje ayuda a detectar estos errores desde una etapa temprana.

Esfuerzo térmico : Los componentes pueden sufrir estrés térmico durante la soldadura, lo que podría ocasionar daños. El uso de temperaturas y perfiles de soldadura adecuados, adaptados específicamente a los componentes, reduce este riesgo.

Pruebas insuficientes No realizar pruebas exhaustivas puede dar lugar a defectos no detectados. Asegúrese de que cada ensamblaje pase pruebas rigurosas, incluidas las pruebas funcionales y ambientales, según los requisitos de la aplicación.

Al reconocer estos problemas potenciales y preparar soluciones, puede mejorar la fiabilidad de sus ensamblajes de PCB con montaje en orificio pasante.
